Baut Suspensi Kabel

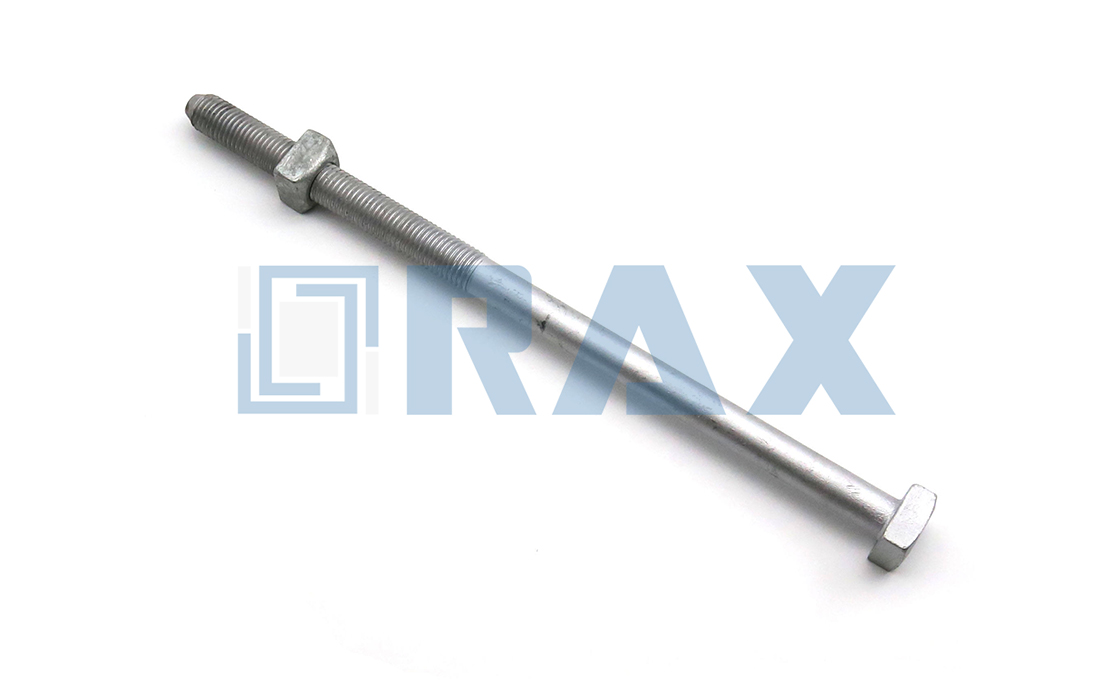

Baut Suspensi Kabel berfungsi sebagai komponen pemasangan penting untuk mengamankan klem suspensi ke tiang listrik pada instalasi saluran udara. Baut ini memiliki desain kepala persegi yang khas dan dilengkapi dengan dua mur persegi yang telah dirakit sebelumnya untuk pemasangan yang presisi. Satu mur mengencangkan baut ke tiang sementara mur kedua mengamankan rakitan klem suspensi.

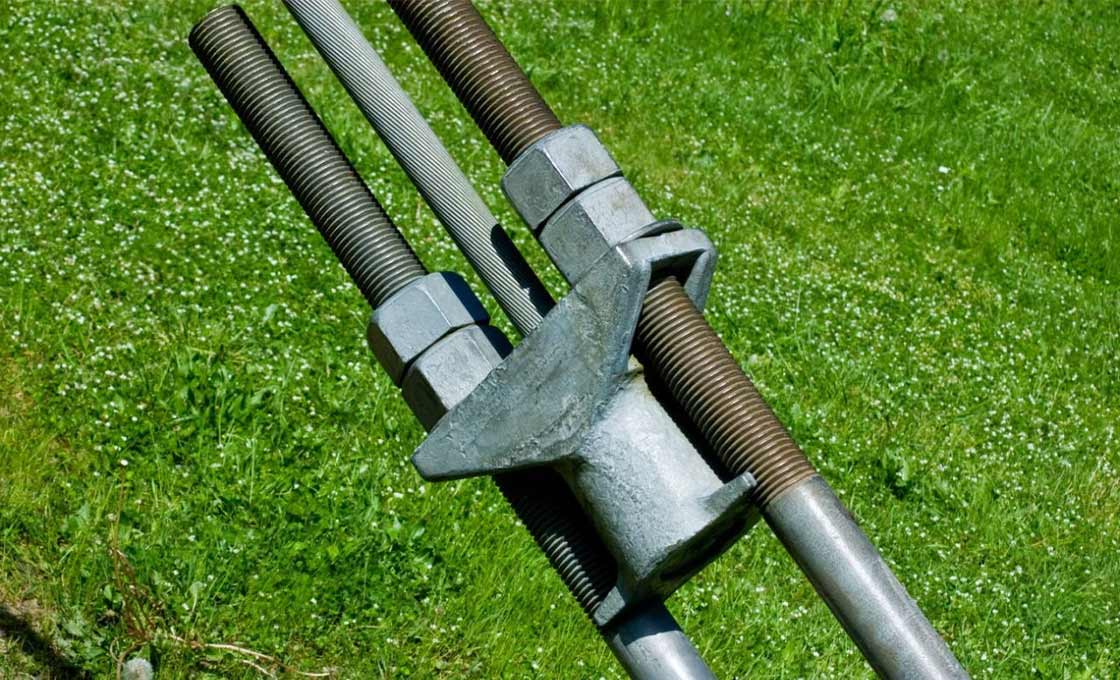

Baut Suspensi Kabel terintegrasi dengan mulus dengan berbagai sistem klem suspensi yang digunakan dalam jaringan telekomunikasi dan distribusi daya. Baut ini memberikan dukungan mekanis penting untuk konduktor udara dan kabel serat optik saat digunakan dengan klem suspensi yang kompatibel. Baut ini menjaga jarak yang tepat antara tiang dan rakitan kabel, membantu meminimalkan pergerakan konduktor selama kondisi cuaca buruk.
Baut Suspensi Kabel diproduksi untuk memenuhi standar industri yang ketat, dengan desain berdiameter 5/8 inci dengan kekuatan tarik terukur sebesar 12.400 pon. Baut ini mengalami galvanisasi celup panas dan mematuhi persyaratan industri untuk ketahanan dan kinerja di lingkungan luar ruangan.
Fitur:
• Konfigurasi kepala persegi memastikan pemasangan yang stabil dan mencegah rotasi
• Pelapisan galvanis celup panas memberikan ketahanan korosi yang unggul
• Mur persegi yang telah dirakit sebelumnya menyederhanakan proses pemasangan
• Memenuhi standar kepatuhan industri telekomunikasi
• Mendukung klem suspensi untuk berbagai jenis kabel termasuk kabel ADSS dan ABC

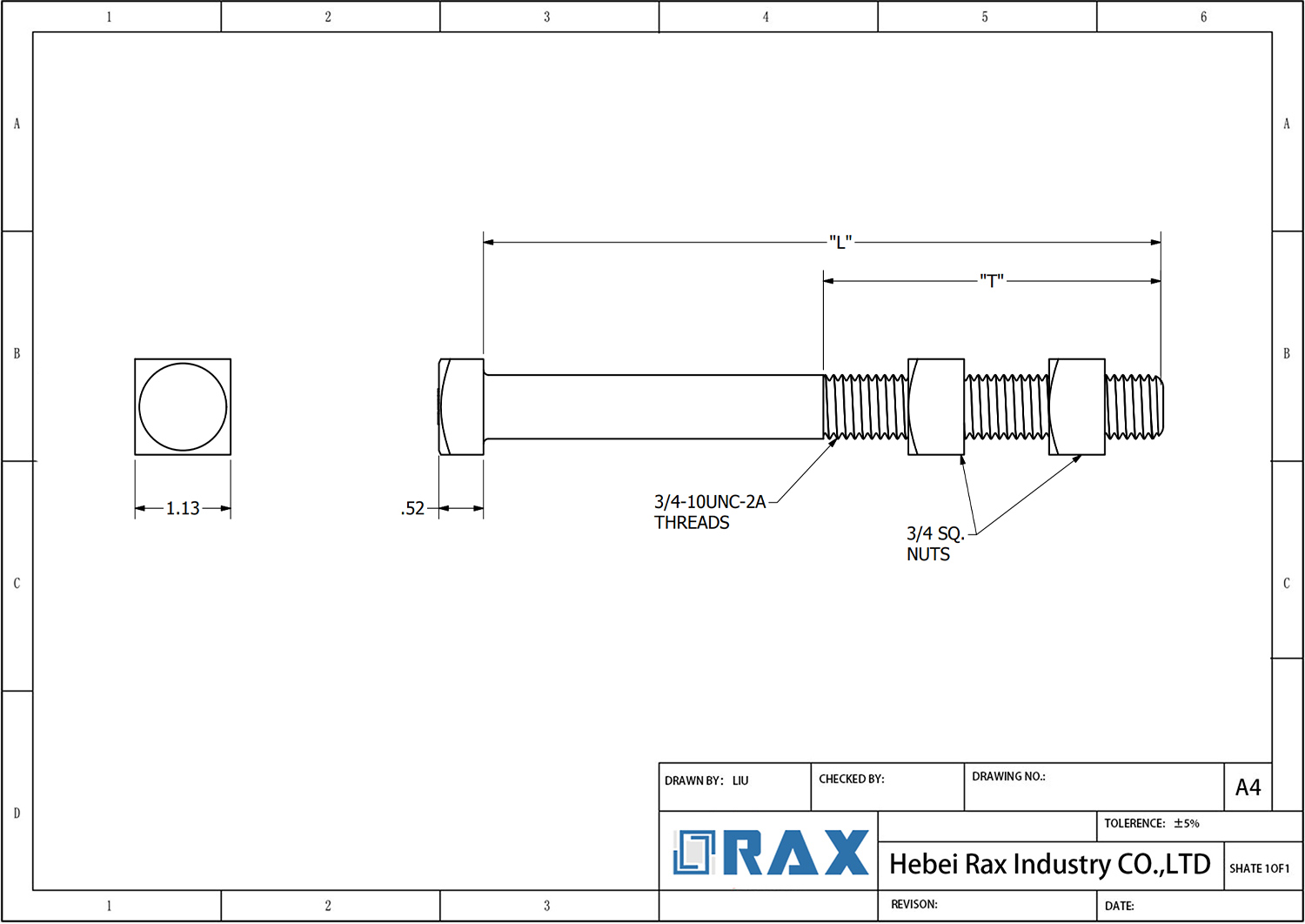

Gambar Baut Suspensi Kabel
| Jangkar Baut | Dimensi dalam MM | Tepi Minimum Jarak | Kapasitas | |||||
| Dia Di dalam Inci | Dia di dalam MM | A | C | Saya | MM Untuk Memusatkan Baut | Mencukur KN | Ketegangan KN | |
| Minimum Kedalaman | Benang Panjang | Total Panjang | Ketegangan | Mencukur | ||||
| 1/2″ | 12 | 250 | 40 | 355 | 80 | 100 | 4.5 | 6.8 |
| 5/8″ | 16 | 250 | 40 | 355 | 85 | 125 | 6.8 | 7.7 |
| 3/4″ | 20 | 300 | 50 | 405 | 85 | 150 | 9.9 | 10.4 |
| 7/8″ | 22 | 360 | 50 | 460 | 85 | 175 | 14.0 | 13.1 |
| 1″ | 24 | 410 | 65 | 510 | 90 | 175 | 18.5 | 15.8 |
| 1-1/8″ | 27 | 460 | 75 | 560 | 90 | 200 | 23.4 | 15.8 |
| 1-1/4″ | 32 | 510 | 75 | 610 | 100 | 225 | 29.7 | 18.0 |
| 1-3/8″ | 36 | 560 | 90 | 680 | 100 | 250 | 35.1 | |
| 1-1/2″ | 39 | 610 | 90 | 730 | 100 | 275 | 43.2 | |
| 1-5/8″ | 42 | 660 | 100 | 800 | 125 | 300 | 50.9 | |
| 1-3/4″ | 45 | 710 | 115 | 865 | 125 | 325 | 58.5 | |
| 2″ | 50 | 810 | 125 | 990 | 150 | 350 | 77.4 | |
| 2-1/4″ | 57 | 910 | 140 | 1100 | 150 | 400 | 101.7 | |
| 2-1/2″ | 64 | 1020 | 160 | 1240 | 175 | 450 | 125.6 | |
Pertanyaan yang Sering Diajukan (FAQ)
Apa spesifikasi standar Baut Suspensi Kabel A?
Baut Suspensi Kabel A standar memiliki kekuatan tarik terukur sebesar 12.400 lbs, digalvanisasi panas sesuai standar ASTM A-153, dan diproduksi sesuai dengan spesifikasi Telcordia GR-3174-CORE. Ukuran umum meliputi diameter 5/8″ dengan panjang 14″ atau 16″.
Bagaimana cara memasang baut suspensi kabel A?
Pemasangannya memerlukan pemasangan satu mur persegi pada tiang, memasukkan baut melalui tiang, dan menggunakan mur persegi kedua untuk mengencangkan klem suspensi. Desain kepala persegi mencegah rotasi selama pemasangan dan memastikan penyelarasan yang tepat.
Material apa yang digunakan pada Baut Suspensi Kabel A?
Baut ini dibuat dari baja bermutu tinggi dan memiliki lapisan galvanis celup panas sesuai standar ASTM A-153 untuk memberikan ketahanan korosi dan daya tahan unggul dalam aplikasi luar ruangan.
Apa saja aplikasi utama Baut Suspensi Kabel A?
Mereka terutama digunakan dalam konstruksi tiang untuk mengamankan klem suspensi kabel dan braket tiang lainnya. Mereka penting dalam infrastruktur komunikasi, terutama untuk instalasi kabel udara dan sistem pendukung saluran transmisi.
Berapa kapasitas beban yang dapat ditangani oleh Baut Suspensi Kabel A?
Baut Suspensi Kabel A standar 5/8″ dapat menahan gaya tarik hingga 12.400 lbs, sehingga cocok untuk aplikasi suspensi kabel tugas berat dan instalasi perangkat keras jalur tiang.
Pertimbangan keselamatan apa yang harus diperhatikan saat menggunakan Baut Suspensi Kabel A?
Penerapan torsi yang tepat, pemeriksaan rutin untuk mengetahui keausan atau kerusakan, dan memastikan kesesuaian dengan ukuran klem suspensi sangatlah penting. Selalu verifikasi bahwa nilai beban sesuai dengan persyaratan aplikasi Anda.
