Vari-Grip Jalan buntu

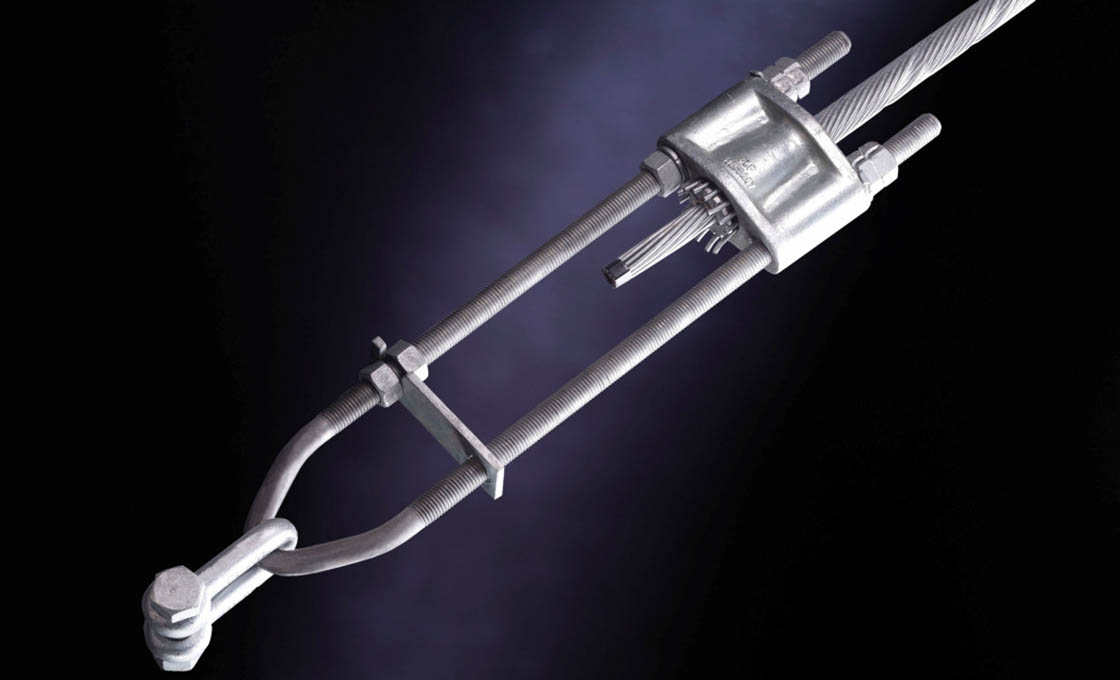

Vari-Grip Dead-end, juga dikenal sebagai Adjust-A-Grip Guy Deadend atau Adjustable Guy Deadend, adalah perangkat penopang berkekuatan tinggi yang dirancang untuk struktur yang ditopang transmisi, antena, dan komunikasi. Perangkat ini terdiri dari baut U, rangka, baji, batang pengatur jarak, batang penahan, mur segi enam, dan mur anti-rusak dengan sekrup set. Rakitan rangka, baji, dan batang yang unik memberikan kekuatan penahan 100% terhadap beban putus terukur untaian, dan kompatibel dengan berbagai bahan untaian penopang, termasuk baja galvanis dan untaian berlapis aluminium mulai dari 7/16″ hingga 1,78″ (20.800 – 295.500 lbs).
Pemasangan VARI-GRIP Dead-end memerlukan ketegangan yang tepat, dengan ketegangan penyangga dipertahankan setidaknya pada peringkat kekuatan 5% selama pemasangan struktur dan 10% setelah ketegangan akhir. Perangkat ini memungkinkan penyesuaian ketegangan penyangga dengan mudah tanpa memerlukan turnbuckle, sehingga membuatnya serbaguna untuk berbagai aplikasi struktur penyangga. Versi Gen2 yang lebih baru menawarkan dukungan baut-U yang tepat tanpa pengecoran konformal dan memiliki desain yang lebih ringan dengan tetap mempertahankan kekuatan penahan yang sama.
Fitur:
• Kompatibel dengan berbagai bahan dan ukuran tali pengikat
• Batang penahan cocok dengan bahan untaian pria untuk kompatibilitas
• Tersedia dengan U-Bolt berukuran 0″ dan 18″ untuk sebagian besar ukuran untai
• Memberikan pemasangan yang cepat dan mudah tanpa alat khusus
• Mempertahankan kekuatan penahan 100% dari beban putus yang dinilai
• Desain anti-perusakan dengan retensi kekuatan substansial bahkan dengan subset batang yang tidak dibungkus
Gambar Deadend Pria yang Dapat Disesuaikan
| NOMOR KATALOG | 'A' | B | 'C' | 'D' | 'Dan' | 'F' | 'G' | 'R' |
| AGD-12GA18 | 30 | 3-1/4 | 3-1/4 | 4-5/8 | 5/8 | 2-3/4 | 26-1/4 | 3/4 |
| AGD-916GA18 | 31 | 3-1/4 | 3-1/4 | 4-5/8 | 5/8 | 2-3/4 | 26-1/4 | 3/4 |
| AGD-58GA18 | 35 | 3-1/2 | 3-1/2 | 4-7/8 | 3/4 | 3 | 26-1/2 | 1-1/4 |
| AGD-34GA18 | 40 | 4 | 4 | 5-5/8 | 7/8 | 3-3/8 | 27-5/8 | 1-1/4 |
| AGD-78GA18 | 41 | 4-1/2 | 4-1/2 | 6-1/4 | 1 | 3-13/16 | 28-3/8 | 1-1/2 |
| AGD-1GA18 | 50 | 5-3/8 | 5 | 7-7/16 | 1-1/8 | 4-7/64 | 29-7/8 | 1-1/2 |
| AGD-572AWA18 | 30 | 3-1/4 | 3-1/4 | 4-5/8 | 5/8 | 2-3/4 | 26-1/4 | 3/4 |
| AGD-642AWA18 | 32 | 3-1/2 | 3-1/2 | 4-1/2 | 3/4 | 3 | 26-1/2 | 1-1/4 |
| AGD-717AWA18 | 37 | 4 | 4 | 5-5/8 | 7/8 | 3-3/8 | 27-5/8 | 1-1/4 |
| AGD-805AWA18 | 41 | 4-1/2 | 4-1/2 | 6-1/4 | 1 | 3-13/16 | 28-3/8 | 1-1/2 |
| AGD-905AWA18 | 45 | 5-3/8 | 5 | 7-7/16 | 1-1/8 | 3-7/8 | 29-7/8 | 1-1/2 |
| AGD-1010AWA18 | 50 | 5-3/8 | 5 | 7-7/16 | 1-1/8 | 4-7/64 | 29-7/8 | 1-1/2 |
| AGD-1270AWA18 | 60 | 7-7/8 | 6-1/2 | 11-1/8 | 1-3/8 | 6-3/8 | 36 | 2 |
Pertanyaan yang Sering Diajukan (FAQ)
Berapa daya tahan VARI-GRIP Dead-End?
VARI-GRIP Dead-End memberikan kekuatan menahan 100% terhadap beban putus terukur untaian melalui desain rangka, baji, dan batang yang unik. U-Bolt berkekuatan tinggi memungkinkan penyesuaian tegangan untaian tanpa memerlukan turnbuckle.
Berapa ukuran untaian yang tersedia untuk VARI-GRIP Dead-Ends?
VARI-GRIP Dead-Ends mengakomodasi ukuran untaian mulai dari 7/16″ (20.800 lbs) hingga 1,78″ (295.500 lbs). U-Bolts Take-up tersedia dalam ukuran 0″ dan 18″ untuk sebagian besar konfigurasi untaian.
Apa saja persyaratan tegangan pemasangan?
Ketegangan pemasangan untaian penopang harus setidaknya 10% dari kekuatan putus untaian yang diperingkat sambil mempertahankan ketegangan layanan sebesar 10%.
VARI-GRIP Dead-Ends dirancang untuk struktur apa?
VARI-GRIP Dead-Ends didesain khusus untuk Transmisi, Menara dan Antena, Komunikasi, dan jenis struktur lain yang memerlukan aplikasi untaian penyangga berkapasitas besar.
