シールド線支持ブラケット

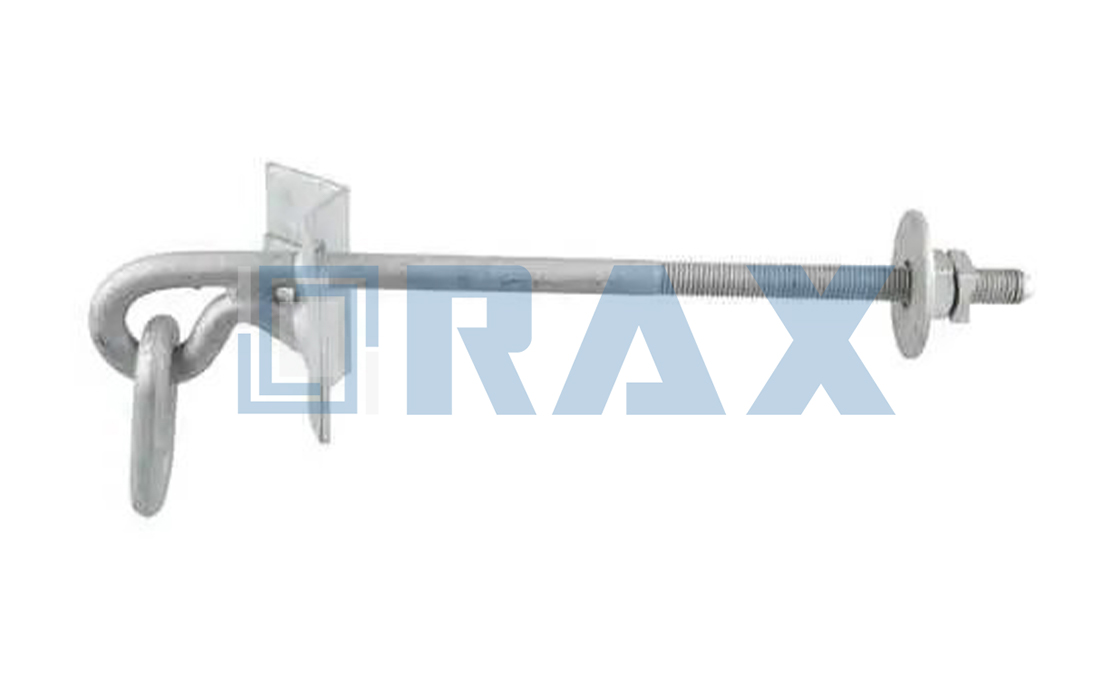

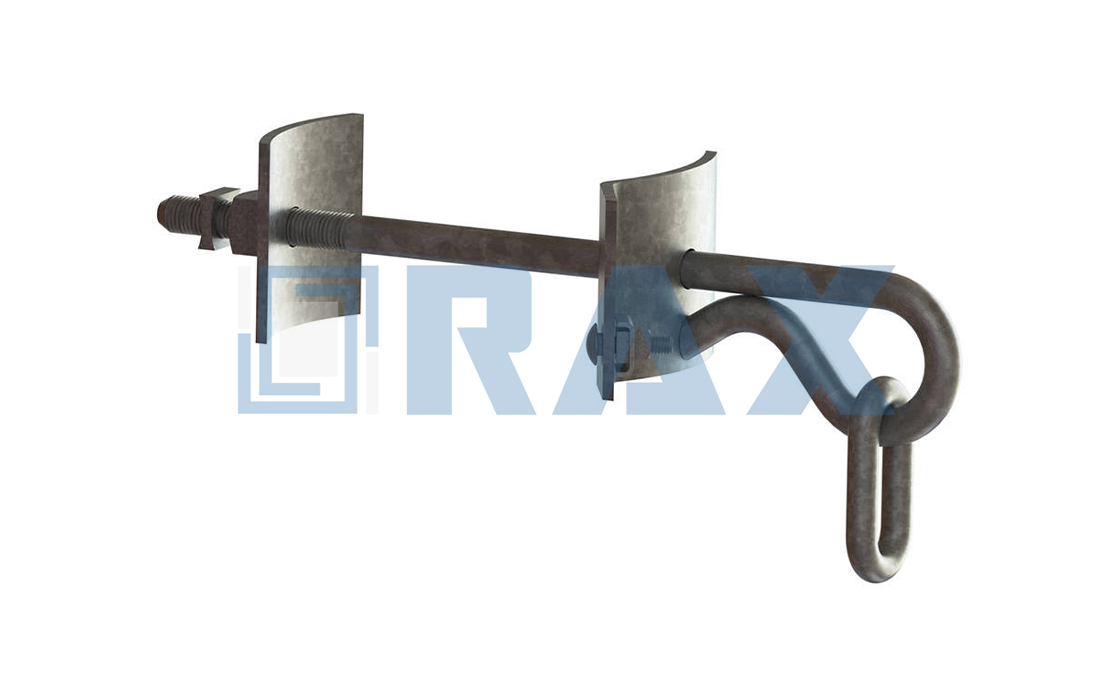

シールド線支持ブラケットは、送電線や電柱上の静電電線を固定するために設計された特殊なハードウェア部品です。これらのブラケットは吊り下げクランプとシームレスに統合され、溶接された湾曲した荷重プレートが頑丈なロッドに接続されています。支持システムは1ボルト式と2ボルト式があり、直径8インチから16インチまでの電柱に対応します。

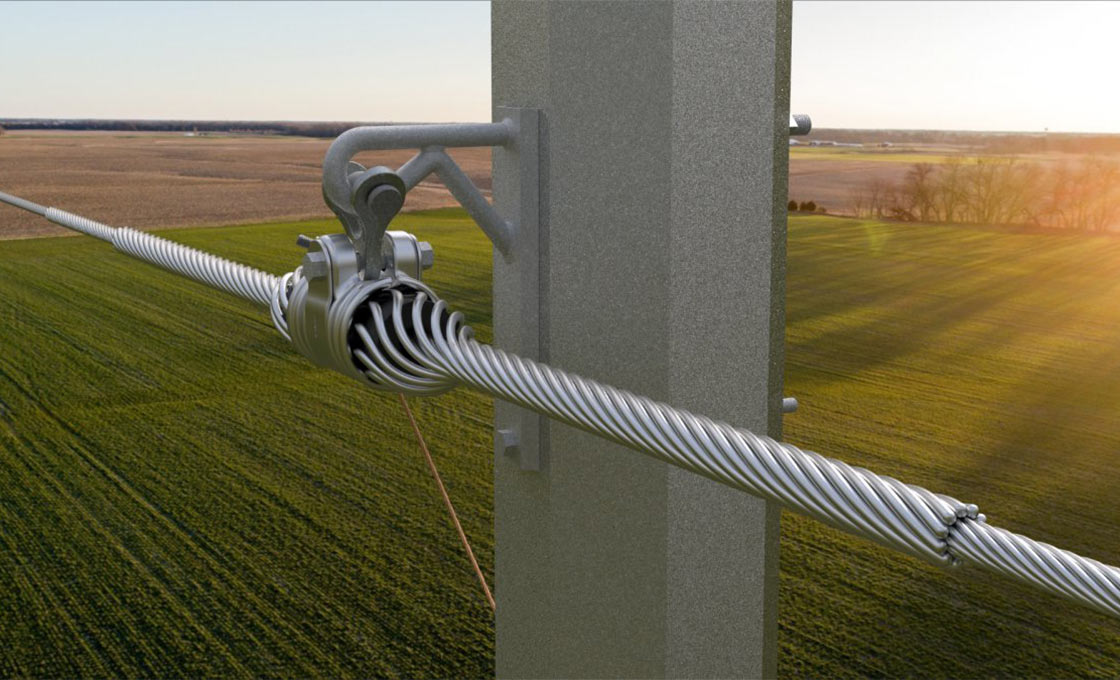

送電線用途において、シールド線支持ブラケットは、ユニット化された組立設計により信頼性の高い取り付けを実現します。コーンポイントボルトシステムを採用し、木柱への設置を簡素化します。また、調整可能なバックプレートにより、様々な直径の柱に確実にフィットします。支持部には、1/4インチ x 2-1/2インチ x 7インチの湾曲した荷重プレートが組み込まれており、動作中に最大限の強度と安定性を実現します。
シールドワイヤーサポートシステムは、ASTM A-153規格に準拠した亜鉛メッキコーティングを施した低・中炭素鋼を使用して製造されています。これらのブラケットは優れた強度を備え、シングルボルト設計で最大5,000ポンドの最小極限垂直荷重に耐えます。SF-SWSシリーズは、溶接ワッシャーと鍛造鋼構造を採用し、耐久性を向上させています。
特徴：
• 優れた構造的完全性を提供する溶接湾曲荷重プレート
• ポール直径8インチから16インチまで調整可能な設計
• ASTM A-153規格に適合した亜鉛メッキ鋼構造
• コーンポイントボルトシステムにより、木製ポールの設置が簡素化されます
• アルミニウムおよび鉄製のサスペンションクランプと互換性があります

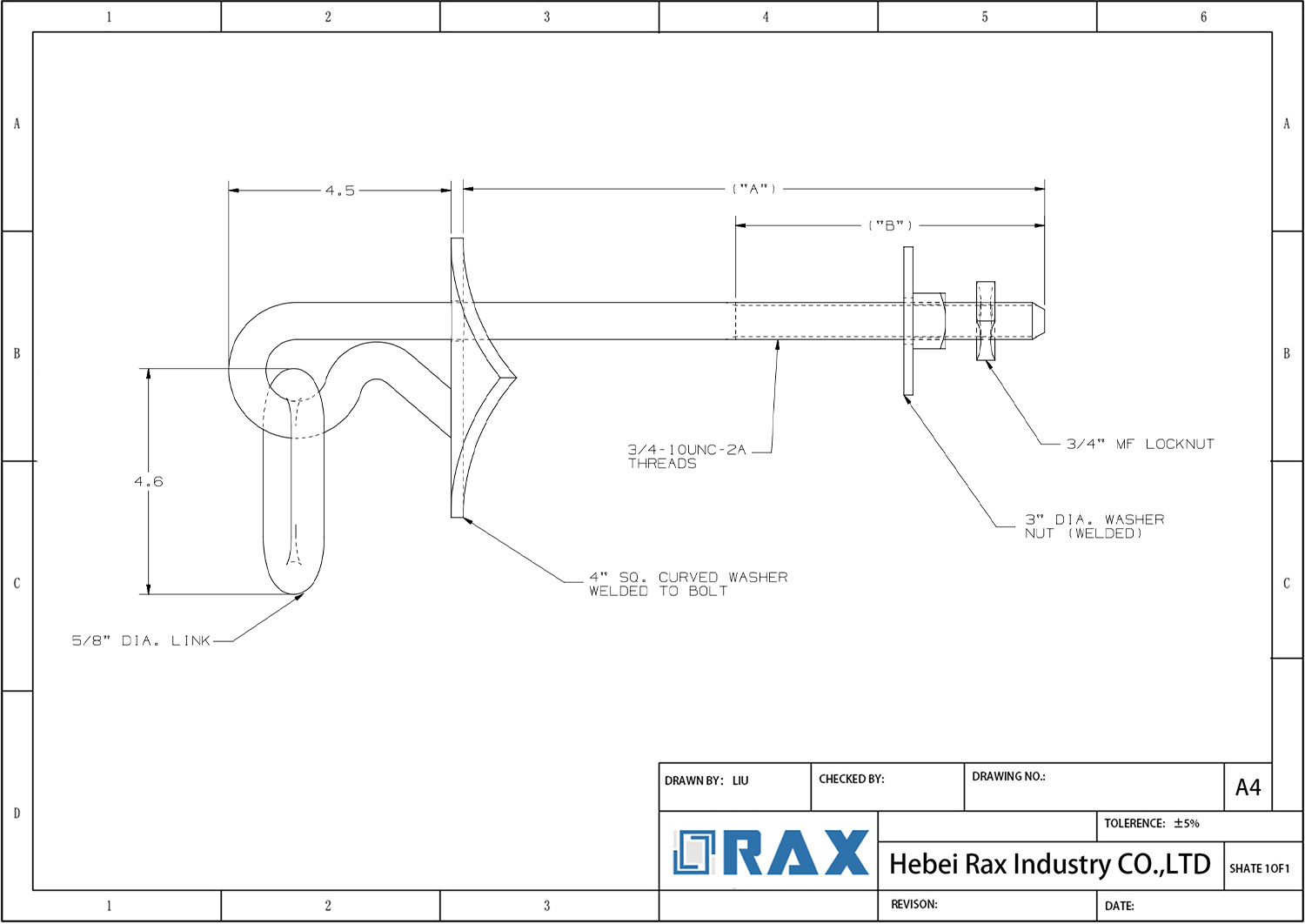

シールド線支持ブラケット図面
よくある質問（FAQ）
シールドワイヤーブラケットの主な特徴は何ですか?
シールドワイヤーブラケットは、一体型設計により優れた構造接続を実現します。延長スタンドオフにより構造物とのクリアランスが確保され、接線金具の摩耗を防止します。溶接ワッシャーにより強度が向上し、現場での設置が簡素化されます。
シールドワイヤーブラケットの耐荷重はどのくらいですか?
シールド ワイヤ ブラケットは、5,000 ポンドの垂直荷重に耐えられるように設計されています。ASTM A-153 規格に従って亜鉛メッキされており、さまざまな直径と厚さのポールや構造物に対応します。
シールドワイヤーブラケットにはどのようなサイズがありますか?
シールドワイヤーブラケットには、5/8インチ（15.9 mm）、3/4インチ（19.1 mm）、7/8インチ（22.2 mm）の3つのサイズがあります。各サイズは、1/2インチまたは5/8インチのチェーンリンクと組み合わせてご注文いただくことで、接線ハードウェアを適切な方向に取り付けることができます。
シールドワイヤブラケットはどのように取り付けられますか?
ブラケットは、ロッドに溶接された湾曲した荷重プレートを備え、最大限の強度を実現します。木製ポールへの設置を容易にするコーンポイントボルトが付属し、ポール径8インチから16インチまで調整可能です。
シールドワイヤーブラケットにはどのような材料が使用されていますか?
シールドワイヤーブラケットは、低炭素鋼および中炭素鋼を使用し、ASTM A-153規格に準拠した亜鉛メッキ加工が施されています。1/4インチ x 2-1/2インチ x 7インチの材質で作られた湾曲した荷重プレートとテークアッププレートを備えています。
