Компрессионный тупик
Компрессионные тупиковые соединения — это электрические соединители в системах воздушной передачи, специально разработанные для ACSR (алюминиевый проводник, армированный сталью) и AAC (полностью алюминиевые проводники). Эти изделия, также называемые узлами компрессионных тупиковых соединений, выполняют важную функцию закрепления проводников в точках заделки. Они состоят из алюминиевого корпуса, который сжимается вокруг внешнего диаметра проводника, и стального ушка, который захватывает стальной сердечник. Процесс сжатия гарантирует, что эти узлы достигают прочности удержания 95% или более от номинальной прочности проводника на разрыв, что соответствует стандартам ANSI C119.4. Компрессионные тупиковые соединения могут использоваться с промышленными стандартными прессами и штампами для установки, что делает их универсальными в различных областях применения.
Для эффективного использования компрессионных тупиков их следует использовать в паре с совместимыми проводниками, такими как типы ACSR или AAC. Сборка включает в себя такие компоненты, как войлочная шайба и заглушка, что повышает ее надежность и производительность. Конструкция обеспечивает непрерывную работу при температурах до 125 °C, с двухчасовым аварийным рейтингом 150 °C. Примечательно, что площадка тупика имеет угол 15 °, что облегчает подключение клемм как в 0 °, так и в 30 ° конфигурации. Эта адаптивность делает компрессионные тупики подходящими для различных сценариев установки на линиях электропередачи.
Основные характеристики:
- Достигает минимальной номинальной прочности на разрыв проводника 95%.
- Поддерживает непрерывную работу при высоких температурах
- Совместимость со стандартными компрессионными инструментами для легкой установки
- Разработан для использования в системах воздушной электропередачи с полным натяжением.
-
Включает в себя основные компоненты для повышения надежности

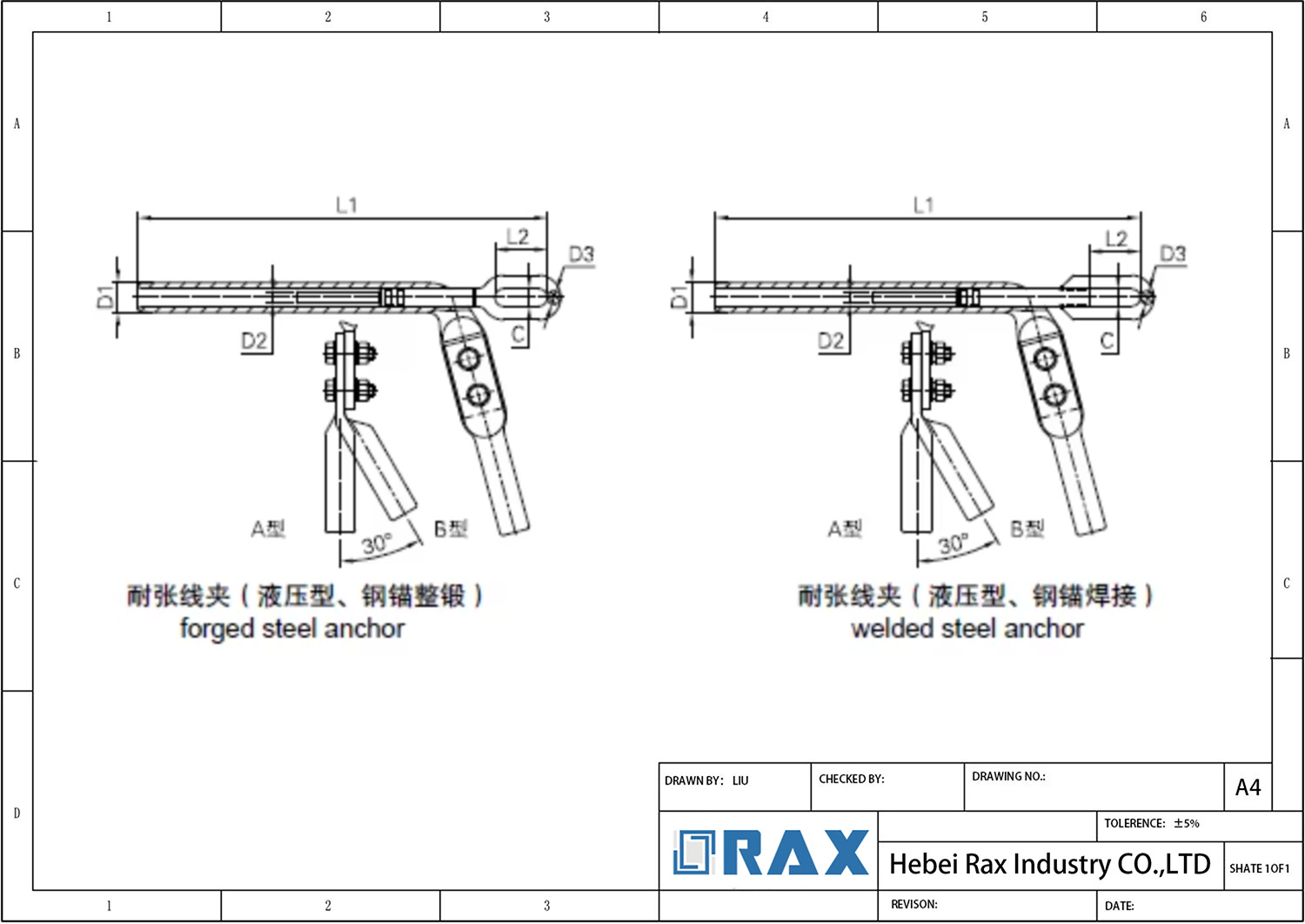

Чертеж тупиковой компрессии
| Кат.№ | Применимый проводник | Размер s(мм) | Сила захвата (кН) | |||||
| Д1 | Д2 | Д3 | С | Л1 | Л2 | |||
| NY-95/15A(B) | JL/G1A-95/15 | 26 | 14 | 16 | 20 | 390 | 55 | 33.5 |
| NY-95/20A(B) | JL/G1A-95/20 | 26 | 14 | 16 | 20 | 390 | 55 | 35.4 |
| NY-120/20A(B) | JL/G1A-120/20 | 30 | 14 | 16 | 20 | 408 | 55 | 39 |
| NY-120/25A(B) | JL/G1A-120/25 | 30 | 14 | 16 | 20 | 430 | 55 | 45.5 |
| NY-150/20A(B) | JL/G1A-150/20 | 30 | 14 | 16 | 20 | 438 | 65 | 44.3 |
| NY-150/25A(B) | JL/G1A-150/25 | 30 | 14 | 16 | 20 | 447 | 65 | 51.5 |
| NY-150/35A(B) | JL/G1A-150/35 | 30 | 16 | 16 | 20 | 465 | 65 | 62 |
| NY-185/25A(B) | JL/G1A-185/25 | 32 | 14 | 16 | 20 | 445 | 65 | 56.5 |
| NY-185/30A(B) | JL/G1A-185/30 | 32 | 16 | 16 | 20 | 473 | 65 | 61.5 |
| NY-185/45A(B) | JL/G1A-185/45 | 32 | 18 | 18 | 22 | 490 | 65 | 76.5 |
| NY-240/30A(B) | JL/G1A-240/30 | 36 | 16 | 18 | 22 | 510 | 65 | 72 |
| NY-240/40A(B) | JL/G1A-240/40 | 36 | 16 | 18 | 22 | 510 | 65 | 79.2 |
| NY-240/55A(B) | JL/G1A-240/55 | 36 | 20 | 20 | 24 | 565 | 65 | 97 |
| NY-300/15A(B) | JL/G1A-300/15 | 40 | 14 | 16 | 20 | 510 | 65 | 65 |
| NY-300/20A(B) | JL/G1A-300/20 | 40 | 14 | 18 | 24 | 523 | 70 | 72 |
| NY-300/25A(B) | JL/G1A-300/25 | 40 | 14 | 18 | 24 | 527 | 70 | 79.3 |
| NY-300/40A(B) | JL/G1A-300/40 | 40 | 14 | 18 | 24 | 547 | 70 | 88 |
| NY-300/50A(B) | JL/G1A-300/50 | 40 | 16 | 18 | 26 | 557 | 70 | 98.3 |
| NY-300/70A(B) | JL/G1A-300/70 | 42 | 18 | 20 | 26 | 610 | 78 | 122 |
| NY-400/20A(B) | JL/G1A-400/20 | 45 | 14 | 18 | 24 | 560 | 70 | 84.5 |
| NY-400/25A(B) | JL/G1A-400/25 | 45 | 14 | 18 | 24 | 560 | 70 | 91 |
| NY-400/35A(B) | JL/G1A-400/35 | 45 | 16 | 20 | 26 | 580 | 78 | 99 |
Часто задаваемые вопросы (FAQ)
Что такое компрессионный тупик?
Что такое компрессионный тупик?Компрессионный тупик — это тип электрического соединителя, который используется для завершения проводников, обеспечивая безопасное и надежное соединение. Он состоит из алюминиевого корпуса и стального ушка, предназначенного для работы с высоким напряжением и поддержания непрерывности электросети. Эти соединители необходимы для воздушных линий электропередач и используются с различными типами проводников.
Как установить компрессионный тупик?
Чтобы установить компрессионный тупик, сначала подготовьте проводник, очистив его и убедившись, что он прямой. Вставьте проводник в корпус тупика, разметьте его для резки, а затем используйте компрессионный инструмент для обжима алюминиевого корпуса на проводнике. Следуйте конкретным инструкциям по размерам штампов и перекрытиям компрессий для достижения оптимальных результатов.
Каковы стандартные размеры компрессионных тупиков?
Компрессионные тупиковые клеммы выпускаются в различных стандартных размерах для разных диаметров проводников. Обычные размеры включают 1/0, 2/0 и 3/0 AWG для проводников ACSR. Как ведущий производитель, мы можем изготавливать размеры в соответствии с требованиями заказчика.
Какие материалы используются в компрессионных тупиковых соединениях?
Компрессионные тупики обычно состоят из алюминиевого корпуса и стального ушка. Алюминий обеспечивает отличную проводимость, а стальной ушок обеспечивает прочность и долговечность в условиях высокого натяжения.
Можно ли повторно использовать компрессионные тупики?
Нет, компрессионные тупики не должны повторно использоваться после установки. Их повторное использование может привести к неправильному подключению и потенциальной утечке тока, что ставит под угрозу безопасность и функциональность электрической системы.
Где обычно используются компрессионные тупики?
Компрессионные тупиковые соединения широко используются в воздушных линиях электропередач, включая низко-, средне- и высоковольтные применения. Они обеспечивают надежные соединения для проводников ACSR, AAC и AAAC в различных системах передачи и распределения.
Какова прочность крепления компрессионных тупиков?
Компрессионные тупиковые соединения разработаны для достижения удерживающей силы не менее 95% от номинальной прочности на разрыв (RBS) проводника, с которым они используются. Это гарантирует, что они могут выдерживать значительные механические усилия без выхода из строя.
