Sıkıştırma H Musluk Bağlantısı

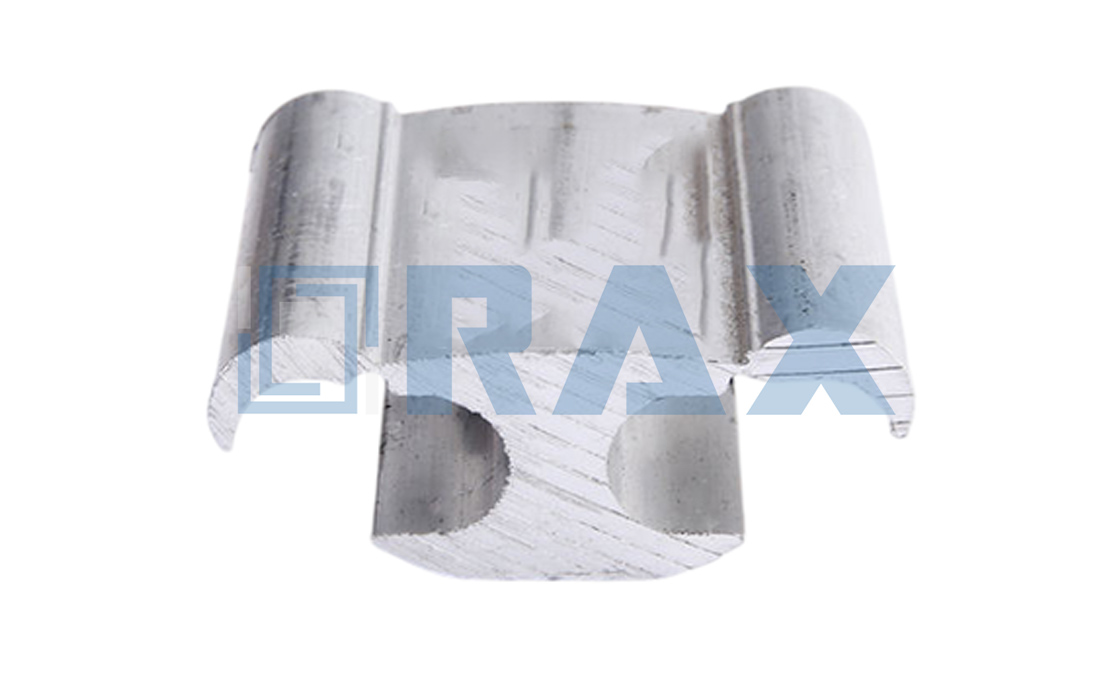

Sıkıştırma H Tap Konnektörleri, iletkenleri birleştirmek için kullanılan elektrik konnektörleridir. Alüminyum veya bakırdan yapılmış H şeklinde cihazlardır. Bu konnektörlerin iki oluğu vardır: Ana iletken için A (daha büyük) ve musluk iletkeni için B (daha küçük). Sıkıştırma H Tap Konnektörleri, alüminyumdan alüminyuma, alüminyumdan bakıra ve bakırdan bakıra bağlantılar için uygundur. Genellikle havai güç dağıtım sistemlerinde kullanılırlar.
Sıkıştırma H Tap Konnektörleri, diş açma, paralel bağlantılar ve iki yönlü ekleme gibi birden fazla işlevi yerine getirir. Sıkıştırma aletleri ve kalıplar kullanılarak takılırlar. Konnektörler, ACSR, AAC, AAAC ve bakır iletkenler gibi çeşitli iletken tipleriyle çalışır. Sıkıştırma H Tap Konnektörleri kalıcı kurulumlar için tasarlanmıştır ve güvenilir, düşük dirençli bağlantılar sağlar.
Sıkıştırmalı H Musluk Konnektörlerinin Özellikleri:
• Korozyon direnci için oksit inhibitörü ile önceden doldurulmuştur
• Standart sıkıştırma aletleri ve kalıplarıyla uyumludur
• Yüksek kaliteli alüminyum alaşımından veya bakırdan yapılmıştır
• Çok çeşitli iletken boyutlarına uygundur
• Hava ve suya dayanıklı
• Kolay kurulum ve tanımlama için renk kodlu

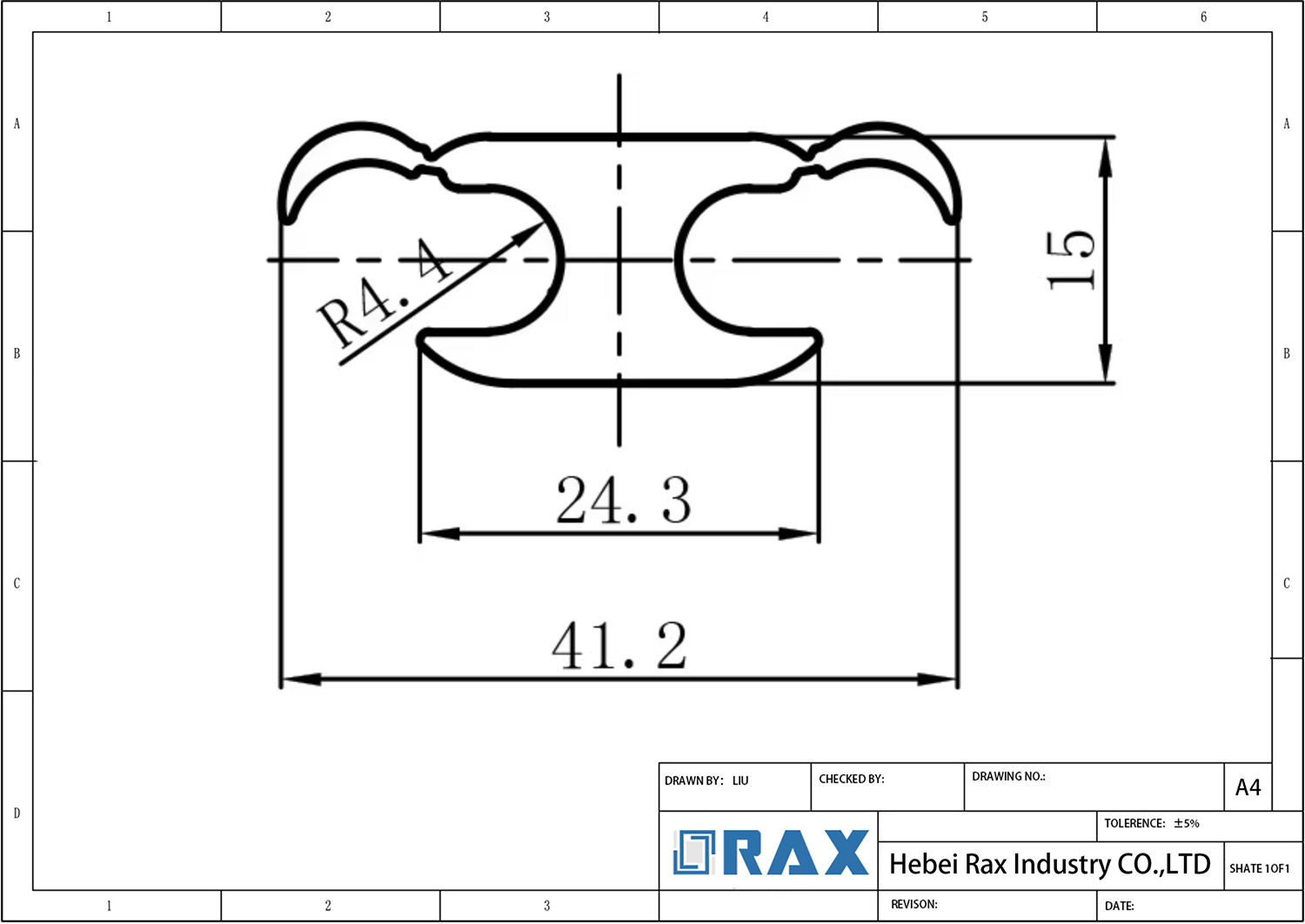

Sıkıştırma H Musluk Bağlantısı Çizimi
| Tip | Kablo boyutu(mm²) | Baskı zamanları | |
| Ana hat | Şube hattı | ||
| LH11 | 16-35 | 16-35 | 2 |
| LH21 | 50-95 | 16-50 | 2 |
| LH22 | 50-95 | 50-95 | 2 |
| LH31 | 95-240 | 16-70 | 2 |
| LH32 | 95-240 | 70-150 | 3 |
| LH41 | 150-240 | 150-240 | 4 |
Sıkça Sorulan Sorular (SSS)
H-tap konnektörler ne için kullanılır?
Sıkıştırma H-tap konnektörleri, servis düşürme, birincil ve ikincil tapping ve topraklama tesisatları için tasarlanmıştır. Alüminyum-alüminyum ve alüminyum-bakır bağlantıları dahil olmak üzere çeşitli iletken kombinasyonlarıyla çalışırlar ve bu da onları elektrik alanı uygulamaları için çok yönlü hale getirir.
H-tap konnektörler hangi malzemelerden üretilir?
H-tap konnektörleri, tel oluklarında önceden doldurulmuş oksit inhibitörü bulunan 1350 alüminyum alaşımından üretilir. Oksit inhibitörü, korozyonu ve oksidasyonu önlemek için kaburga/bağlantı alanında tutulur ve ürünün hizmet ömrünü en üst düzeye çıkarır.
H-tap konnektörlerin temel özellikleri nelerdir?
Üstün iletken teması için sahada kanıtlanmış nervürlü tasarıma, pozitif alet kilidi için katlanabilir sekmelere ve önceden doldurulmuş oksit inhibitörüne sahiptirler. Yüzeyde model numaraları, eşleşen kalıp bilgileri, AB oluk tanımlaması ve geçerli kablo boyutu işaretleri bulunur.
Kurulum için hangi aletlere ihtiyaç var?
Kurulum, eşleşen kalıplara sahip manuel bir kıvırıcı veya hidrolik bir kıvırma aleti gerektirir. Kalıplar, H-musluk konektörüne kazınmış renk kodu veya kalıp endeks numarasıyla eşleşmelidir. Standart sıkıştırma aletleri ve kalıpları tüm boyutları takabilir.
İletkenleri montaja nasıl hazırlıyorsunuz?
Kabloları bir kablo sıyırıcı kullanarak dikkatlice sıyırın, telleri sıyırmaktan kaçının. Alüminyum iletkenler için, oksit filmini çıkarmak için sıyrılan kısmı paslanmaz çelik tel fırça ile fırçalayın, ardından oksit önleyici bileşik uygulayın. Belirtilenden daha fazla iletkeni asla takmayın.
H-tap konnektörler hangi standartları karşılar?
H-tap konnektörleri ANSI C119.4 standardının gerekliliklerini karşılar. Gerilimsiz tel bağlantıları için tasarlanmıştır ve 6 Sol.'den 4/0 ACSR'ye kadar düşük, orta ve yüksek voltaj uygulamaları için uygundur.
